風閥分類及接線圖

作者：康美風 發布于：2022/5/12 9:19:01 點擊量：

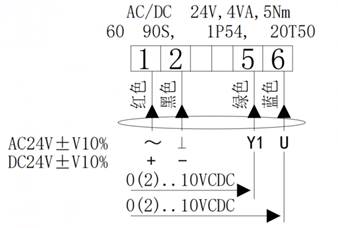

風閥分類及接線圖

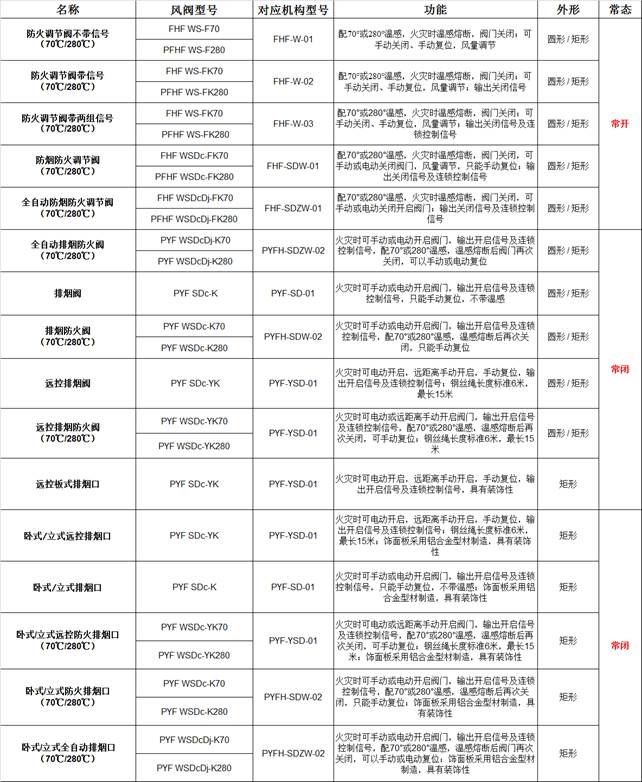

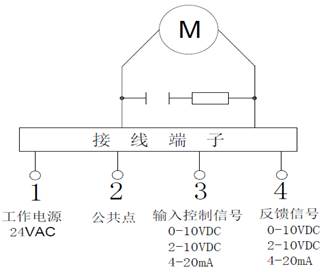

1、風閥型號對應機構功能表

2、相關防火閥機構說明

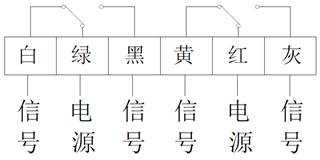

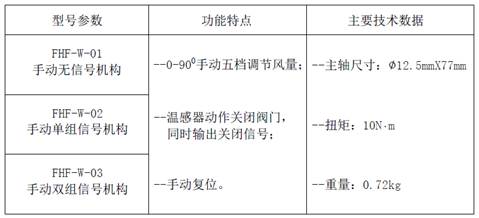

①FHF-W 手動防火閥執行機構

（1）FHF-W-02接線圖如下：

（2）FHF-W-03接線圖如下：

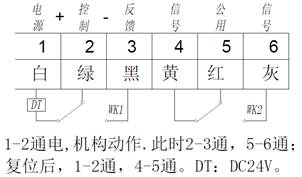

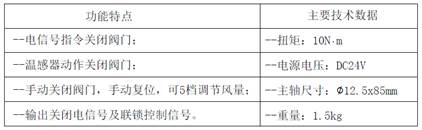

②FHF-SDW-01防火閥執行機構（半自動）

FHF-SDW-01接線圖如下：

端子1-2接入DC24V，當機構動作，閥門關閉，此時端子2-3通，5-6通；當機構復位，閥門開啟，則端子1-2通，4-5通。

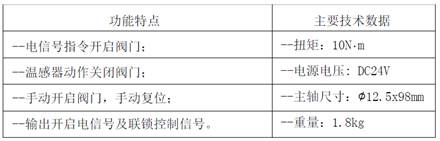

③PYFH-SDW-02排煙防火閥執行機構

PYFH-SDW-02接線圖如下：

端子1-2接入DC24V，當機構動作，閥門開啟，此時端子2-3通，5-6通；當機構復位，閥門關閉，則端子1-2通，4-5通。

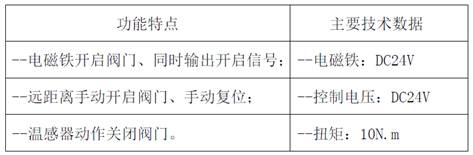

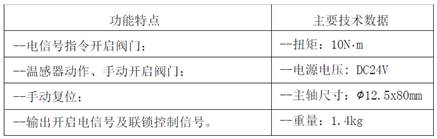

④PYF-SD-01排煙閥執行機構（半自動）

PYF-SD-01接線圖如下：

端子1-2接入DC24V，當機構動作，閥門開啟，此時端子2-3通，5-6通；當機構復位，閥門關閉，則端子1-2通，4-5通。

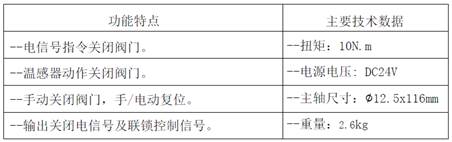

⑤FHF-SDZW-01全自動防火閥機構（全自動）

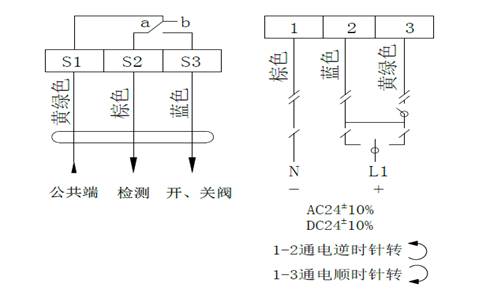

FHF-SDZW-01接線圖如下：

當端子1-3接入DC24V，機構動作，閥門關閉，此時端子5-6通；

當端子1-2接入DC24V，機構復位，閥門開啟，此時端子4-5通。

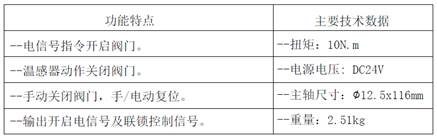

⑥PYFH-SDZW-02全自動二次動作排煙防火閥機構（全自動）

PYFH-SDZW-02接線圖如下：

當端子1-3接入DC24V，機構動作，閥門開啟，此時端子5-6通；

當端子1-2接入DC24V，機構復位，閥門關閉，此時端子4-5通。
